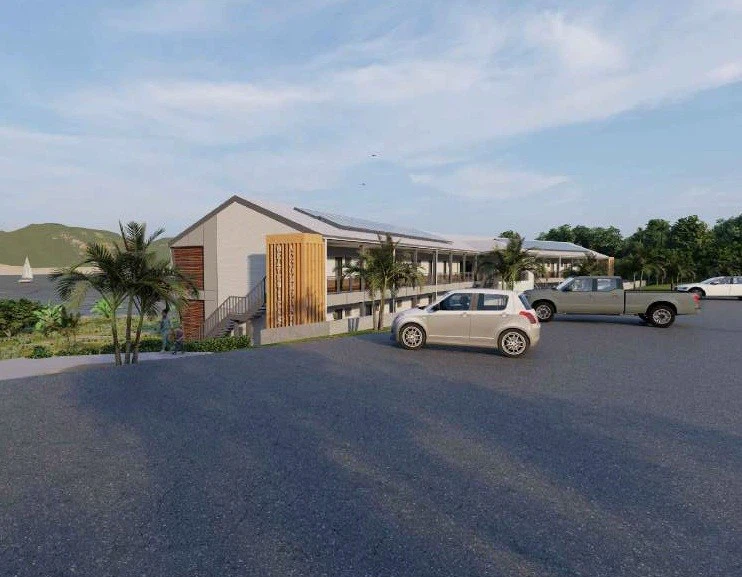

Dua-Senarai Reka Bentuk Struktur & Bahan Hotel Prefab Untuk Pelanggan Brazil
Dimensi Teras: Lebar Bangunan=15m (6m kedalaman bilik × 2 + 3m koridor tengah), jumlah 80 bilik (40/tingkat, 20/sisi), 3 tangga keluli (dua hujung + tengah)
Pengiraan berat Struktur Keluli CBC (Q355/235B, profil H Tersuai/Hot Dip Galvanized) dan senarai bahan penuh disediakan di bawah, dengan semua berat keluli & jumlah penggunaan ditanda dengan jelas.
pengenalan produk
Dua-Senarai Reka Bentuk & Bahan Struktur Hotel untuk Pelanggan Brazil
Dimensi Teras:Lebar Bangunan=15m(Kedalaman bilik 6m × 2 + 3m koridor tengah), jumlah 80 bilik (40/tingkat, 20/sisi), 3 tangga keluli (dua hujung + tengah), semua spesifikasi ruang/bahan lain kekal tidak berubah.
Struktur Keluli CBCpengiraan berat (Q355/235B, profil H Tersuai syarikat CBC/Tergalvani Hot dip) dan senarai bahan penuh disediakan di bawah, dengansemua berat keluli & jumlah penggunaanditanda dengan jelas.

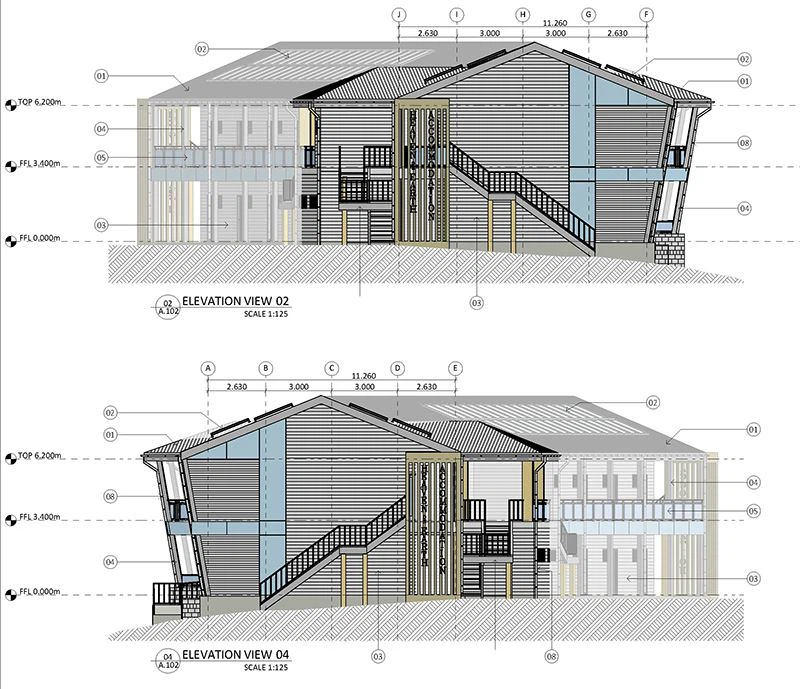

1. Dimensi Bangunan Asas
Jumlah Tingkat: 2 (GF + 1F)
Panjang Bangunan: 83m (20 bilik × 4m/bilik, tiada overhang untuk pengiraan struktur)
Lebar Bangunan: 15m (6m bilik D × 2 + 3m koridor W)
Ketinggian Lantai: 3m/lantai;
Jumlah Tinggi (tidak termasuk bumbung): 6m
Bilik: 4m(W)×6m(D)×3m(H) ×80 unit;
Koridor: 3m(W)×83m(L)×3m(H) ×2 tingkat
Tangga: 3 set, 1.2m(W)×3m(H) setiap satu, struktur keluli (18 anak tangga/set)
2. Struktur Keluli CBC - Spesifikasi Penuh, Kuantiti & Pengiraan Berat
Semua komponen keluli adalahCBC disesuaikan berdasarkan keperluan projek terperinci, celup panas bergalvani anti-karat (mematuhi piawaian NBR Brazil), berat dikira mengikut isipadu teori sebenar & ketumpatan keluli (7850kg/m³).
2.1 Struktur Keluli Teras (Berat Ditanda)
|
Penerangan Bahan |
Spesifikasi |
Kuantiti |
Unit |
Berat Tunggal |
Jumlah Berat |
Jumlah Penggunaan (kg) |
|
Lajur (Rasuk H-CBC disesuaikan) |
H300×250×9×14, 6m H |
576 |
m |
76.15kg/m |
456.9kg/pc |
43862 |
|
Rasuk Lantai (Rasuk H-CBC) |
H300×200×8×12/H250×150×7×9 |
662+332 |
m |
56.52/34.93kg/m |
|
49013 |
|
Rasuk Bumbung (Rasuk H-CBC) |
H200×100×5.5×8,15m W |
42 |
Kepingan |
17.23kg/m |
258.45kg/pc |
10854.9 |
|
Saluran Tepi Koridor |
C120×50×5.5, 83m L |
4 |
Kepingan |
10.2kg/m |
846.6kg/pc |
3386.4 |
|
Pendakap Mendatar (Sudut) |
L50×5, potongan tersuai |
2800 |
Meter |
3.77kg/m |
- |
10556 |
|
Pendakap Menegak (Sudut) |
L50×5, potongan tersuai |
960 |
Meter |
3.77kg/m |
- |
3619.2 |
|
Struktur Tangga Keluli |
Keluli tersuai CBC |
3 |
set |
- |
850kg/set |
2550 |
|
Decking Keluli Bergalvani |
1mm, trapezoid |
1245 |
m² |
11.2kg/m² |
- |
13944 |
|
Plat Sambungan |
16mm tebal, Q235B |
1200 |
Kepingan |
1.8kg/pc |
- |
2160 |
|
Bolt-tinggi M20×80 |
Keluli karbon, tergalvani |
4800 |
Kepingan |
0.22kg/pc |
- |
1056 |
|
Anchor Bolt M24×300 |
Keluli karbon, tergalvani |
384 |
Kepingan |
0.85kg/pc |
- |
326.4 |
2.2 Struktur Keluli Ringkasan Jumlah Berat
Jumlah Penggunaan Keluli (jenama CBC)=140270 kg ≈ 140.0 tan
(Termasuk semua rasuk/lajur/pengakap/decking/tangga/pengikat)
3. Senarai Bahan Terperinci Penuh (Disemak untuk Lebar 15m, Semua Kuantiti)
3.1 Bahan Dinding & Bumbung
|
Penerangan Bahan |
Spesifikasi |
Kuantiti |
Unit |
|
Panel AAC (Dinding Luaran) |
100mm, 600×2400mm, kalis api |
2184 |
m² |
|
Panel AAC (Dinding Dalaman) |
100mm, 600×2400mm, kalis bunyi |
3264 |
m² |
|
AAC Mortar (Pemasangan) |
Mortar simen M5 |
75 |
m³ |
|
Jubin Keluli Warna (Bumbung) |
Salutan PVDF 0.5mm |
1360 |
m² |
|
Penebat Bulu Kaca (Bumbung) |
100mm, 48kg/m³, kalis api |
1360 |
m² |
|
Alas Bumbung Kalis Air |
Filem polietilena 0.4mm |
1360 |
m² |
|
Papan Gipsum (Siling) |
12.5mm, tahan api-. |
2656 |
m² |
|
Keel Siling Bergalvani |
U50×19×0.5 |
5312 |
Meter |
|
Kelengkapan Penyambung Siling |
Keluli bergalvani |
8000 |
Kepingan |
3.2 Lekapan Bilik & Bilik Mandi (80 Bilik, Set Penuh)
|
Penerangan Bahan |
Spesifikasi |
Kuantiti |
Unit |
|
Vanity Bilik Mandi Seramik |
Besen + kabinet PVC |
80 |
set |
|
Tandas siram-dilekapkan di lantai-. |
Seramik, penjimatan air-. |
80 |
Kepingan |
|
Bilik Pancuran Bersepadu |
2m×2m, kaca terbaja+aluminium |
80 |
set |
|
Tingkap Bilik Mandi |
Bingkai aluminium, 60×40cm, kaca terbaja |
80 |
Kepingan |
|
Tingkap Bilik |
Bingkai aluminium, 2×1.6m, berlapis-ganda |
80 |
Kepingan |
|
Pintu Kayu Pepejal Bilik |
90×210cm, rangka keluli |
80 |
Kepingan |
|
Pintu Kaca Bilik Air |
80×210cm, kaca beku |
80 |
Kepingan |
|
Perkakasan Pintu Keluli Tahan Karat |
Pemegang + kunci + engsel |
320 |
set |
|
Lantai Vinyl Bilik |
2mm, tahan haus-. |
1536 |
m² |
|
Jubin Anti-Bilik Air |
600×600mm, seramik |
320 |
m² |
|
Jubin Dinding Bilik Mandi |
300×600mm, seramik (tinggi penuh) |
1024 |
m² |
|
Pelekat Jubin & Grout |
Istimewa jubin seramik |
45 |
m³ |
3.3 Sistem Paip (Hidraulik Penuh, Air Panas/Sejuk + Saliran)
|
Penerangan Bahan |
Spesifikasi |
Kuantiti |
Unit |
|
Paip Air Sejuk PVC |
DN20, gred-makanan |
4800 |
Meter |
|
Paip Air Panas PVC |
DN20, tahan-haba |
2400 |
Meter |
|
Paip Longkang Tandas PVC |
DN110, kekuatan-tinggi |
1200 |
Meter |
|
Sinki PVC/Paip Parit Pancuran |
DN50, kekuatan-tinggi |
1800 |
Meter |
|
Kelengkapan Paip (DN20/50/110) |
Siku/tee/gandingan/topi |
3600 |
Kepingan |
|
Meter Air Digital |
DN20, piawaian Brazil |
80 |
Kepingan |
|
Pam Edaran Air Panas |
1.5kW, 3m³/j |
4 |
set |
|
Pemanas Air Elektrik |
50L, penjimatan-tenaga |
80 |
Kepingan |
|
Membran Kalis Air Bilik Mandi |
poliuretana 1.5mm |
384 |
m² |
|
Lurang Pembetungan |
Konkrit, DN300 |
6 |
Kepingan |
|
Jalur Hentian Air |
Getah, untuk tepi bilik mandi |
1280 |
Meter |
|
Injap Sudut/Pengadun Pancuran |
Keluli tahan karat |
320 |
Kepingan |
|
Keran Sinki |
Keluli tahan karat, sejuk/panas |
80 |
Kepingan |
3.4 Sistem Elektrik (Mematuhi NBR 5410 Brazil)
|
Penerangan Bahan |
Spesifikasi |
Kuantiti |
Unit |
|
Kabel Tembaga (Pencahayaan) |
BV2.5mm², berpenebat PVC |
19200 |
Meter |
|
Kabel Kuprum (Kuasa) |
BV4mm², berpenebat PVC |
12000 |
Meter |
|
Kabel Kuprum (AC) |
BV6mm², berpenebat PVC |
7200 |
Meter |
|
Dulang Kabel PVC Bergalvani |
100×50mm |
480 |
Meter |
|
Kotak Agihan Utama |
120A, perlindungan arus sisa |
1 |
sekeping |
|
Kotak Agihan Cawangan |
80A, setiap bilik |
80 |
Kepingan |
|
Suis Lampu-tunggal kutub |
16A, plastik |
240 |
Kepingan |
|
Salur Kuasa 5 lubang |
10A, kalis air (bilik air) |
640 |
Kepingan |
|
Lampu Bawah LED 12W |
Putih hangat, ceruk |
320 |
Kepingan |
|
Kipas Ekzos Bilik Mandi 8 inci |
30W, senyap |
80 |
Kepingan |
|
1.5HP Split-jenis AC |
Penyongsang, penjimatan-tenaga |
80 |
set |
|
Pengesan Asap (Penggera Kebakaran) |
Fotoelektrik |
160 |
Kepingan |
|
Lampu Kecemasan |
3W, bateri-disandarkan |
40 |
Kepingan |
|
Pemutus Litar Utama |
100A, perlindungan arus baki |
1 |
sekeping |
|
Klip/Tali Kabel |
Nilon/keluli |
10000 |
Kepingan |
3.5 Konkrit & Tetulang (Letak Papak Lantai-di-tempat)
|
Penerangan Bahan |
Spesifikasi |
Kuantiti |
Unit |
|
C30 Sedia-campuran Konkrit |
Untuk papak tingkat 2 (120mm) |
149.04 |
m³ |
|
Keluli Pengukuhan HRB400 |
Φ12@200, untuk mesh papak |
5760 |
kg |
|
Kawat Pengikat Keluli |
22# tergalvani |
120 |
kg |
|
Ejen Pelepasan Konkrit |
Berasaskan air-. |
20 |
Liter |
3.6 Pelbagai & Bahan Kemasan
|
Penerangan Bahan |
Spesifikasi |
Kuantiti |
Unit |
|
Struktur Keluli Galvanisasi celup panas |
Berendam panas |
300 |
Liter |
|
Cat Dalaman Dinding AAC |
Cat lateks matte |
900 |
Liter |
|
Cat Luar Dinding AAC |
Akrilik tahan cuaca- |
600 |
Liter |
|
Pengedap Silikon |
Tahan cuaca-(tingkap/pintu) |
600 |
tiub |
|
Pengisi Bersama Pengembangan |
Poliuretana |
200 |
Liter |
|
Pelekat Pembinaan |
Untuk papan gypsum/lunas |
150 |
Liter |
4. Nota Pembinaan Utama (Santos, Penyesuaian Brazil)
Struktur Keluli: Semua komponen keluli CBC pasang siap di kilang, tergalvani untuk rintangan kakisan pantai (iklim marin Santos); pada-pemasangan tapak dengan-bolt kekuatan tinggi (tiada kimpalan untuk bingkai utama).
Decking & Konkrit Keluli: Pelepak bergalvani 1mm dibetulkan dengan-skru penggerudian sendiri ( Kurang daripada atau sama dengan jarak 300mm); Pengawetan konkrit C30 Lebih daripada atau sama dengan 7 hari, kekuatan mampatan Lebih besar daripada atau sama dengan 20MPa sebelum penggunaan beban.
Pemasangan Panel AAC: Gunakan penyambung keluli khas CBC; toleransi menegak Kurang daripada atau sama dengan 3mm/m, toleransi mendatar Kurang daripada atau sama dengan 2mm/m; kedap semua sambungan dengan pengedap silikon untuk kalis bunyi/air.
Pematuhan MEP: Ujian tekanan paip (0.6MPa, 30minit tiada kebocoran); pendawaian elektrik mematuhi sepenuhnyaNBR Brazil 5410; semua lekapan elektrik dengan pensijilan INMETRO.
Bumbung & Kalis Air: Bulu kaca 100mm untuk penebat haba (Santos suhu/kelembapan tinggi); alas bumbung kalis air berlap Lebih daripada atau sama dengan 150mm; kalis air bilik mandi diuji dengan rendaman air 24j.
