Cadangan Reka Bentuk Garaj Letak Kereta Struktur Keluli CBC Untuk Pusat Bandar Manila

Cadangan Reka Bentuk Garaj Letak Kereta Struktur Keluli CBC untuk Pusat Bandar Manila



Projek ini bertujuan untuk membina garaj letak kereta struktur keluli 4-tingkat (termasuk tingkat bawah) di tengah-tengah Manila, Filipina, dengan kapasiti maksimum 120 tempat letak kereta. Mematuhi Kod Bangunan Kebangsaan Filipina (PD 1096) dan Kod Struktur Kebangsaan Filipina (NSCP 2015), reka bentuk ini memanfaatkan sepenuhnya penyelesaian sistem struktur keluli pra-{7}}CBC Steel Buildings. CBC ialah peneraju dalam-penyelesaian bangunan keluli kejuruteraan tersuai, menawarkan fleksibiliti, ketahanan dan kos-keberkesanan-kelebihan yang tiada tandingan yang menangani keperluan unik pembinaan tempat letak kereta bandar di Manila. Struktur itu akan menyepadukan perancangan ruang yang dioptimumkan, tanjakan dan laluan peredaran yang mematuhi serta komponen keluli berprestasi tinggi{12}}CBC untuk memastikan keselamatan, kecekapan dan nilai operasi jangka panjang.







Garaj tempat letak kereta meliputi kawasan seluas kira-kira 1,880 meter persegi, dengan setiap tingkat berkeluasan 470 meter persegi. Untuk memaksimumkan penggunaan ruang sambil mematuhi piawaian tempat letak kereta Filipina, reka bentuk menggunakan susunan tempat letak kereta berserenjang-setiap ruang letak kereta standard berukuran 2.5m × 5m, dan ruang letak kereta yang boleh diakses (4 keseluruhannya, mencakupi 3.3% daripada jumlah ruang) bersaiz 3.7m × 5.0m mengikut keperluan. Struktur 4 tingkat diedarkan seperti berikut: Tingkat Bawah (30 ruang), Tingkat 1 (30 ruang), Tingkat 2 (30 ruang), dan Tingkat 3 (30 ruang), berjumlah 120 ruang.

Sistem keluli pra-kejuruteraan CBC membolehkan rentang jelas yang luas tanpa lajur yang menonjol, yang penting untuk mengoptimumkan susun atur dan peredaran tempat letak kereta. Grid lajur direka bentuk sebagai 8m × 8m, mengimbangi kestabilan struktur dan fleksibiliti ruang. Reka letak ini menghapuskan gangguan lajur di lorong tempat letak kereta, membolehkan lorong peredaran utama 5.5m-lebar (memenuhi keperluan minimum NSCP) dan memastikan pergerakan kenderaan lancar.





Tanjakan dua hala-dipasang di bahagian timur struktur untuk menyambungkan semua tingkat, mematuhi trafik Filipina dan spesifikasi kod bangunan. Kecerunan tanjakan ditetapkan pada 1:12 (8.33%), dengan lebar 5.0m untuk menampung trafik dua-secara serentak. Permukaan tanjakan diturap dengan plat keluli anti-yang disepadukan dengan sistem lantai struktur CBC, meningkatkan keselamatan dalam iklim lembap di Manila.

Laluan peredaran direka bentuk untuk meminimumkan kesesakan: setiap tingkat mempunyai lorong bergelung yang menghubungkan ruang letak kereta ke tanjakan, dengan papan tanda yang jelas dan penyepaduan pencahayaan. Sistem pembingkai keluli CBC membolehkan penyepaduan lancar sistem mekanikal, elektrikal dan paip (MEP), termasuk lampu ceruk dan saluran pengudaraan, tanpa menjejaskan ruang lantai atau integriti struktur.





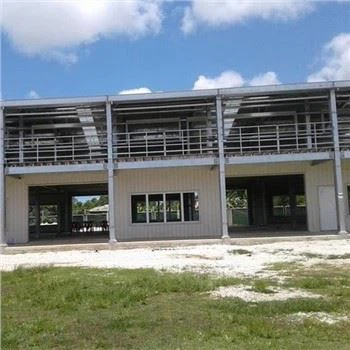

Struktur utama mengguna pakai sistem rangka keluli H-pra-kejuruteraan CBC, terkenal dengan kekuatan-ke-nisbah berat dan rintangan seismik-yang penting untuk lokasi Manila di Lingkaran Api Pasifik. Komponen utama termasuk:

Lajur: Lajur keluli H-CBC tersuai (HW 300×300×10×15) dengan plat tapak berlabuh pada asas konkrit bertetulang, direka bentuk untuk menahan beban paksi dan daya seismik sisi.

Rasuk: Rasuk keluli I-CBC (HN 400×200×8×13) sepanjang 8m, menyediakan pengagihan beban seragam dan menyokong sistem lantai.

Sistem Lantai: Papan dek keluli komposit (tebal 1.2mm) dengan topping konkrit bertetulang 100mm, penyelesaian tandatangan CBC yang menggabungkan ketahanan keluli dengan kapasiti galas-beban konkrit. Sistem ini mengurangkan-berat badan sambil meningkatkan kekakuan lantai.

Sistem Bracing:-Dukung silang yang diperbuat daripada sudut keluli berkekuatan tinggi-CBC (L100×10) dipasang di ruang tiang untuk menahan angin dan daya sisi seismik, mematuhi keperluan reka bentuk seismik NSCP 2015.

Komponen pra-CBC dihasilkan dalam kemudahan-yang diperakui ISO, memastikan ketepatan dan mengurangkan-masa pembinaan tapak sebanyak 30-40% berbanding dengan struktur konkrit tradisional. Ini amat berfaedah untuk tapak pembinaan bandar Manila dengan ruang terhad dan jadual yang padat.



Pengiraan beban mematuhi NSCP 2015 dan PD 1096, dengan pasukan kejuruteraan struktur CBC mengoptimumkan saiz komponen untuk mengimbangi keselamatan dan kecekapan-kos. Semua beban dianalisis menggunakan perisian SAP2000, disepadukan dengan pangkalan data komponen pra-kejuruteraan CBC.





Sistem lantai komposit: 2.5 kN/m² (termasuk dek keluli, topping konkrit dan kemasan).

Rangka keluli (lajur, rasuk, pendakap): Purata 0.8 kN/m².

Sistem MEP (pencahayaan, pengudaraan, papan tanda): 0.3 kN/m².

Jumlah beban mati setiap tingkat: 3.6 kN/m².





Kawasan tempat letak kereta: 5.0 kN/m² (Nilai yang disyorkan NSCP untuk tempat letak kenderaan penumpang).

Tanjakan dan lorong edaran: 7.5 kN/m² (untuk mengambil kira beban kenderaan tertumpu semasa pecutan/nyahpecutan).

Bumbung (tingkat atas 3): 1.0 kN/m² (untuk penyelenggaraan dan peralatan ringan).





Beban Seismik: Manila diklasifikasikan sebagai-zon seismik tinggi di bawah NSCP 2015. Struktur ini direka bentuk untuk keamatan seismik 7, dengan sistem rangka keluli fleksibel CBC menyerap tenaga seismik melalui sambungan mulur, meminimumkan kerosakan semasa gempa bumi.

Beban Angin: Direka untuk kelajuan angin asas 150 km/j (Kategori Taufan 3), biasa di Filipina. Sistem pendakap CBC dan fasad diperkemas mengurangkan rintangan angin, memastikan kestabilan struktur.





Kombinasi beban kritikal untuk reka bentuk:

1.2DL + 1.6LL (Gabungan utama untuk reka bentuk papak lantai dan rasuk).

1.2DL + 1.4LL + 1.0Beban Seismik (Gabungan untuk pemeriksaan rintangan seismik).

1.2DL + 1.4Beban Angin + 0.5LL (Gabungan untuk pemeriksaan kestabilan sisi).

Komponen keluli CBC bersaiz untuk menahan semua kombinasi, dengan faktor keselamatan 1.5 untuk anggota struktur utama, melebihi keperluan minimum NSCP.



Penerangan Bahan	Spesifikasi (CBC Standard)	Kuantiti	Unit	Teguran
H-Lajur Keluli	HW 300×300×10×15 (6m panjang/keping, ~0.72t/keping)	24	Kepingan	Pra-dibuat di kilang CBC Hangzhou; termasuk 12% VAT, 5% tarif, dan pengangkutan laut berkadar
I-Rasuk Keluli	HN 400×200×8×13 (8m panjang/keping, ~0.5t/keping)	48	Kepingan	Panjang tersuai-dari Hangzhou; kos import meliputi bayaran pelepasan kastam
Decking Keluli	1.2mm tebal, tergalvani (~0.0115t/m²)	1,500	m²	reka bentuk anti{0}}ubah bentuk CBC; dibungkus dalam peti layak laut
Keluli Sudut (Pendakap)	L100×10 (6m panjang/keping, ~0.092t/keping)	96	Kepingan	Kekuatan tinggi-; kos import termasuk yuran pensijilan Borang E
Bolt-Kekuatan Tinggi	M24×80, Gred 10.9 (~0.002t/set)	1,200	set	Pengikat proprietari CBC; haba-dirawat di kilang Hangzhou
Keluli Pengukuhan	Cacat, Darjah 40	12,000	kg	Mematuhi NSCP 2015; penghantaran pukal dari Hangzhou
Anti-Plat Keluli Tergelincir	6mm tebal, berkotak-kotak (~0.047t/m²)	200	m²	Rawatan anti karat-; termasuk yuran pengendalian pelabuhan berkadar
Salutan Kalis Api	Jenis-nipis, intumescent	800	m²	rintangan api 2 jam; termasuk surcaj penghantaran barang berbahaya
Salutan Anti-Menghakis	berasaskan poliester-.	900	m²	CBC formula tahan lama-; termasuk yuran dokumentasi import
Import-Overhed Berkaitan	Pengasapan, insurans, yuran ejen tempatan	-	-	Meliputi IPPIC, insurans marin (0.3% daripada nilai barangan), yuran ejen penjelasan tempatan
Subjumlah (Bahan Keluli CBC, Diimport)	-	-	-	Jumlah nilai barangan PHP 16,637,800; jumlah kos import PHP 2,041,458 (12.27% daripada nilai barangan)

Nota: Semua bahan keluli dibekalkan oleh CBC dan diimport dari kilangnya di Hangzhou, China-kemudahan yang diperakui-ISO yang mengkhusus dalam-komponen keluli pra-kejuruteraan untuk projek antarabangsa. Jumlah berat keluli adalah kira-kira 245 tan, dihantar melalui muatan kontena penuh (FCL) dari Pelabuhan Ningbo (Hangzhou) ke Pelabuhan Manila, dengan 80% pra-fabrikasi disiapkan di kilang Hangzhou untuk mengurangkan-risiko pembinaan tapak dan kos buruh. Kos import termasuk pengangkutan laut antarabangsa (PHP 1,742,000 untuk 245 tan), 5% tarif kastam bagi produk keluli, 12% VAT Filipina, yuran pengendalian pelabuhan, pengasapan (sijil IPPIC), insurans marin dan yuran ejen penjelasan tempatan. Subjumlah bahan yang diimport menyumbang 41.4% daripada jumlah kos pembinaan, mengekalkan kelebihan kecekapan kos-CBC walaupun perbelanjaan import, terima kasih kepada skala ekonomi kilang dan keupayaan pra{18}}fabrikasi. Bolt-kekuatan tinggi mengguna pakai proses rawatan haba proprietari-CBC, memastikan kemuluran unggul berbanding produk pasaran standard.







Bayaran Tempat Letak Kereta: 25 Peso Filipina (PHP) sejam (purata pusat bandar Manila, disahkan dengan pengendali tempat letak kereta komersial tempatan).

Kadar Penghunian: 70% (anggaran konservatif; hab komersial bandar di Manila purata penghunian 65-75%).

Waktu Operasi: 24 jam/hari, 365 hari/tahun; tidak termasuk 5 hari penyelenggaraan tahunan (CBC mengesyorkan separa-penyelenggaraan ringan tahunan).

Jumlah Kos Pembinaan: PHP 30,041,458, diperincikan sebagai: bahan keluli CBC (diimport, PHP 18,679,258), buruh (PHP 4,500,000), asas (PHP 3,200,000), sistem MEP (PHP 2,100,000 (PHP 2,100,000), permit & pemeriksaan{201} (PHP 700,000). Walaupun dengan kos import, sistem pra{20}}CBC masih mengurangkan kos pembinaan sebanyak 15% berbanding dengan struktur konkrit bertetulang, kerana reka bentuk modular mengimbangi perbelanjaan penghantaran tambahan.

Kos Operasi Tahunan: PHP 1,320,000, diperincikan sebagai: penyelenggaraan (PHP 380,000, 30% lebih rendah daripada struktur konkrit melalui bahan anti-kakisan CBC), keselamatan (PHP 420,000), utiliti (PHP 350,000), dan pengurusan (PHP 170,PHP 170); menyumbang 7.3% daripada jumlah kos pembinaan.





Hasil Harian=Bilangan ruang × Kadar penghunian × Waktu operasi × ​​Yuran sejam

Hasil Harian=120 × 70% × 24 × 25=PHP 50,400

Hasil Tahunan=50,400 × 360=PHP 18,144,000 (dilaraskan untuk 5 hari penyelenggaraan)





Kos Operasi Tahunan: PHP 1,320,000

Untung Bersih Tahunan=Hasil Tahunan - Kos Operasi Tahunan=18,144,000 - 1,320,000=PHP 16,824,000

Pulangan Pelaburan (ROI)=(Keuntungan Bersih Tahunan / Jumlah Kos Pembinaan) × 100%=(16,824,000 / 30,041,458) × 100% ≈ 56%

Tempoh Bayar Balik=Jumlah Kos Pembinaan / Untung Bersih Tahunan ≈ 30,041,458 / 16,824,000 ≈ 1.78 tahun

-Mata Pulangan: 650 hari (lebih kurang. 21.4 bulan), dikira berdasarkan untung bersih dan kos tetap, termasuk perbelanjaan import terlunas.





Struktur keluli CBC memberikan-kelebihan kos jangka panjang yang mengimbangi perbelanjaan import: kos penyelenggaraan tahunan adalah 30% lebih rendah daripada struktur konkrit (menjimatkan PHP 168,000 setiap tahun) dan mempunyai hayat perkhidmatan lebih 50 tahun-20 tahun lebih lama daripada garaj tempat letak kereta konkrit konvensional. Fleksibiliti struktur, yang didayakan oleh pembingkaian pra{10}}CBC dari Hangzhou, membolehkan pengembangan masa hadapan (cth, menambah panel solar atau lantai tambahan) tanpa pengubahsuaian besar, meningkatkan nilai pelaburan jangka panjang. Selain itu, sistem keluli CBC adalah 100% boleh dikitar semula, selaras dengan trend kemampanan global dan potensi insentif bangunan hijau di Filipina (sehingga 5% rebat cukai ke atas kos operasi tahunan, yang boleh mengimbangi ~PHP 66,000 perbelanjaan tahunan). Sepanjang kitaran hayat 10 tahun, jumlah kos pemilikan untuk struktur keluli import CBC adalah 19% lebih rendah daripada alternatif konkrit, kerana premium import awal diseimbangkan dengan penyelenggaraan yang lebih rendah dan hayat perkhidmatan yang lebih lama, seterusnya mengukuhkan daya maju ekonomi projek.



Projek garaj tempat letak kereta keluli 4-tingkat ini memanfaatkan sistem struktur keluli pra-kejuruteraan-CBC yang diimport dari kilang Hangzhou, China untuk memenuhi keperluan tempat letak kereta di bandar Manila, mematuhi kod tempatan dan memberikan pulangan ekonomi yang luar biasa. Walaupun perbelanjaan berkaitan-import, penyelesaian CBC mengekalkan kecekapan-kos melalui pra-pembuatan modular, ketahanan unggul dan pembinaan diperkemas-mengimbangi kos penghantaran, tarif dan pelepasan tersuai. Sistem ini memberikan kelebihan yang tiada tandingan dalam pengoptimuman ruang, rintangan seismik/angin dan-nilai operasi jangka panjang-faktor kritikal untuk kejayaan dalam keadaan bandar dan iklim Manila yang mencabar. Tempoh bayaran balik projek yang singkat (1.78 tahun) dan ROI yang tinggi (56%), digabungkan dengan jaminan kualiti global CBC dan perkhidmatan selepas jualan untuk komponen yang diimport, menjadikannya pelaburan yang sangat berdaya maju untuk pusat bandar Manila.
