Analisis Struktur Keluli Untuk Projek Gudang Le-Tigre di New Caledonia(sebahagian)

Analisis Daya Struktur Keluli oleh Perisian 3D3S (untuk Projek Struktur Keluli 3 tingkat di New Caledonia)

Perisian 3D3S, analisis struktur profesional dan perisian reka bentuk untuk struktur keluli, digunakan untuk menjalankan analisis daya komprehensif pada projek struktur keluli 3-tingkat di New Caledonia, memastikan rasional, keselamatan dan kestabilan reka bentuk struktur. Digabungkan dengan keadaan kerja sebenar projek dan kekangan persekitaran, perisian ini melengkapkan pengiraan dan pengesahan daya keseluruhan proses, menyediakan sokongan teknikal yang boleh dipercayai untuk reka bentuk dan pembinaan projek.

Proses analisis daya dan kandungan utama berdasarkan perisian 3D3S adalah seperti berikut: Pertama, wujudkan model tiga-dimensi bagi struktur keluli 3-tingkat dalam perisian, memasukkan parameter struktur dengan tepat seperti bahagian anggota, borang sambungan dan sifat bahan (selaras dengan gred dan spesifikasi keluli sebenar projek). Kemudian, muatkan semua beban yang berkaitan ke dalam model, termasuk beban mati (berat sendiri anggota keluli, papak lantai, dan beban kekal lain), beban hidup (beban kegunaan lantai, beban kakitangan dan peralatan), beban angin dan beban seismik yang sepadan dengan lokasi geografi New Caledonia, supaya dapat mensimulasikan keadaan daya sebenar struktur secara menyeluruh.

Semasa analisis, perisian menjalankan pengiraan unsur terhingga pada setiap anggota keluli (lajur, rasuk, purlin, dll.) dan nod sambungan, memfokuskan pada memeriksa daya paksi, daya ricih, momen lentur dan pesongan anggota, serta kapasiti galas dan kestabilan nod. Untuk bahagian tegasan utama struktur 3 tingkat (seperti sambungan antara lantai, bahagian bawah tiang dan bahagian yang menanggung beban tertumpu), perisian menjalankan analisis tegasan tempatan untuk mengelakkan ubah bentuk atau kerosakan setempat yang disebabkan oleh tekanan yang berlebihan.

Di samping itu, perisian 3D3S boleh mensimulasikan tindak balas dinamik struktur di bawah beban angin seismik dan kuat, mengesahkan sama ada kekukuhan dan kemuluran struktur memenuhi keperluan reka bentuk, dan mengoptimumkan saiz bahagian dan bentuk sambungan anggota mengikut keputusan analisis, untuk mencapai keseimbangan antara keselamatan struktur dan kecekapan ekonomi. Keputusan analisis menunjukkan bahawa projek struktur keluli 3-tingkat di New Caledonia memenuhi piawaian reka bentuk yang berkaitan dan boleh menanggung pelbagai beban reka bentuk dengan selamat, memastikan operasi stabil jangka panjang projek.



1 Kod Reka Bentuk

"Kod untuk Reka Bentuk Struktur Keluli" (GB50017-2003)

"Spesifikasi Beban Struktur Bangunan" (GB50009-2012)

"Kod untuk Reka Bentuk Bangunan Seismik" (GB50011-2010)

"Kod Reka Bentuk Asas Bangunan" (GB50007-2011)

"Kod Kimpalan Keluli" (GB50661-2011)

"Spesifikasi Teknikal Penyambung Bolt Keluli" (JGJ82-2011)

2 Model Pengiraan

Model Pengiraan (Kalangan Menunjukkan Sekatan)

3 Beban dan Gabungan

Faktor Kepentingan Struktur: 1.00

3.1 Beban Nod

3.2 Beban Elemen

1) No. Kes: 0

*Beban Permukaan:

Tidak.	Jenis Beban	Mod Pengedaran	Faktor Bentuk	Nilai Muatan (Rujukan Tekanan Angin) kN/m2
1	Beban Mati	Elem-sehala	--	4.00
2	Beban Mati	Elem-sehala	--	0.40

Rajah untuk Beban Permukaan:

Tiada Beban Permukaan. 1 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

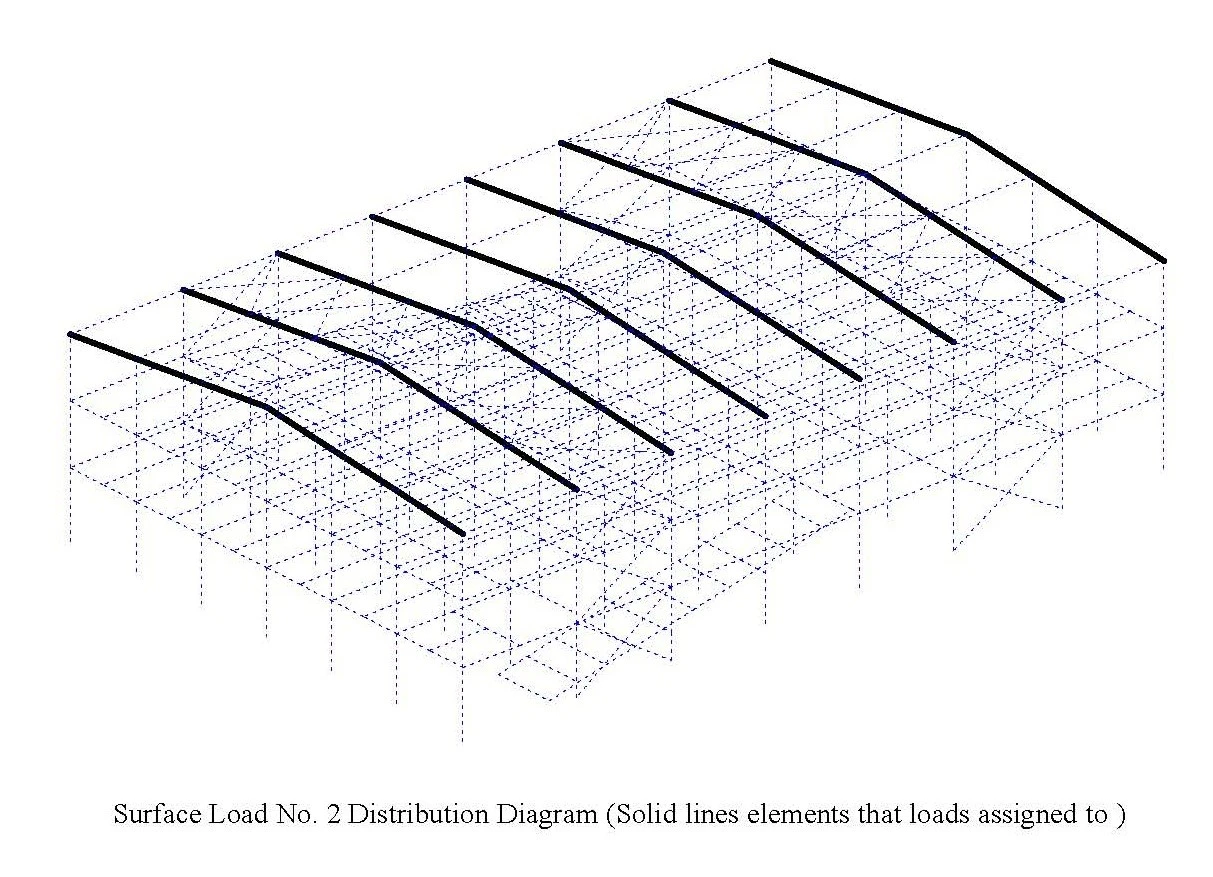

Tiada Beban Permukaan. 2 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

2) No. Kes: 1

*Beban Permukaan:

Tidak.	Jenis Beban	Mod Pengedaran	Faktor Bentuk	Nilai Muatan (Rujukan Tekanan Angin) kN/m2
1	Muatan Langsung	Elem-sehala	--	10.00
2	Muatan Langsung	Elem-sehala	--	0.30

Rajah untuk Beban Permukaan:

Tiada Beban Permukaan. 1 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

Tiada Beban Permukaan. 2 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

3) No. Kes: 2

*Beban Permukaan:

Tidak.	Jenis Beban	Mod Pengedaran	Faktor Bentuk	Nilai Muatan (Rujukan Tekanan Angin) kN/m2
1	Beban Angin	Elem-sehala	0.80	2.55
2	Beban Angin	Elem-sehala	-0.50	2.55
3	Beban Angin	Elem-sehala	-0.70	2.55
4	Beban Angin	Elem-sehala	-0.60	2.55
5	Beban Angin	Elem-sehala	-0.50	2.55

Rajah untuk Beban Permukaan:

Tiada Beban Permukaan. 1 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

Tiada Beban Permukaan. 2 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

Tiada Beban Permukaan. 3 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

Tiada Beban Permukaan. 4 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

Tiada Beban Permukaan. 5 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

4) No. Kes: 3

*Beban Permukaan:

Tidak.	Jenis Beban	Mod Pengedaran	Faktor Bentuk	Nilai Muatan (Rujukan Tekanan Angin) kN/m2
1	Beban Angin	Elem-sehala	0.80	2.55
2	Beban Angin	Elem-sehala	-0.50	2.55
3	Beban Angin	Elem-sehala	-0.70	2.55

Rajah untuk Beban Permukaan:

Tiada Beban Permukaan. 1 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

Tiada Beban Permukaan. 2 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

Tiada Beban Permukaan. 3 Gambarajah Taburan (Elemen garis pepejal yang dimuatkan kepada )

4.1.2 Angkatan Sampul



Paparan Warna oleh Daya Paksi Maksimum N (kN);

Daya Paksi Maksimum N daripada 10 Elemen (Unit: m,kN,kN.m)

Tidak.	Elem	Kombo No.	Kombo No.	Lokasi	N	Q2	Q3	M	M2	M3
1	122	3	1	0.000	50.9	53.9	-0.0	0.0	0.0	47.1
2	125	3	1	0.000	45.3	66.3	0.1	0.0	-0.2	69.6
3	118	3	1	0.000	45.3	66.4	0.0	-0.0	-0.0	69.8
4	128	3	1	0.000	40.9	-4.1	0.0	-0.0	-0.2	-6.4
5	695	3	1	0.000	37.3	-4.3	-0.0	-0.0	0.0	-8.5
6	468	6	4	1.704	31.3	-46.2	-0.0	-0.0	-0.0	0.0
7	733	6	4	1.663	30.1	-35.9	-0.0	0.0	0.0	0.0
8	90	3	1	0.000	27.2	-96.3	-0.1	0.0	0.2	-124.3
9	89	3	1	0.000	27.2	123.1	0.2	0.0	-0.3	129.8
10	694	3	1	0.000	25.7	0.7	-0.0	-0.0	0.0	5.1



Paparan Warna oleh Daya Paksi Minimum N (kN);

Daya Paksi Minimum N daripada 10 Elemen (Unit: m,kN,kN.m)

Tidak.	Elem	Kombo No.	Kombo No.	Lokasi	N	Q2	Q3	M	M2	M3
1	396	3	1	3.550	-1091.9	-0.1	0.3	-0.0	0.6	0.2
2	480	3	1	3.550	-1081.1	-0.8	4.6	0.0	5.3	1.3
3	383	3	1	0.000	-1053.7	-0.5	0.8	-0.0	-1.5	0.0
4	392	3	1	0.000	-1035.5	1.3	0.6	-0.0	-0.9	1.1
5	476	3	1	0.000	-1028.6	1.7	4.3	-0.0	-5.0	1.7
6	413	3	1	3.550	-1028.1	0.0	-1.9	-0.0	-2.1	-0.1
7	469	3	1	0.000	-1019.9	-0.5	4.1	-0.0	-4.8	0.1
8	390	3	1	0.000	-1019.3	-0.6	0.6	0.0	-0.9	-0.9
9	385	3	1	0.000	-1017.4	0.6	0.6	-0.0	-1.1	1.0
10	474	3	1	0.000	-1012.6	-0.2	4.0	0.0	-4.7	-0.2



Paparan Warna oleh Momen Lentur Maksimum M2 (kN.m);

Momen Lentur Maksimum M2 daripada 10 Elemen (Unit: m,kN,kN.m)

Tidak.	Elem	Kombo No.	Kombo No.	Lokasi	N	Q2	Q3	M	M2	M3
1	493	3	1	0.000	-269.8	-2.9	-40.9	-0.0	70.0	-4.3
2	484	3	1	0.000	-274.8	-2.1	-40.9	-0.0	68.6	0.7
3	491	3	1	0.000	-270.1	-1.2	-39.6	0.0	68.1	-2.8
4	486	3	1	0.000	-271.0	-0.6	-39.5	-0.0	68.1	-2.5
5	496	3	1	0.000	-274.2	2.8	-35.4	-0.0	56.6	6.8
6	375	3	1	3.200	-242.4	-2.7	29.7	-0.0	44.5	4.4
7	366	3	1	3.200	-228.7	-0.4	29.5	0.0	44.4	-2.0
8	368	3	1	3.200	-243.2	0.2	28.8	-0.0	42.9	-0.3
9	373	3	1	3.200	-241.2	-0.5	28.8	0.0	42.9	0.5
10	378	3	1	3.200	-243.1	0.0	26.9	0.0	42.0	-0.1



Paparan Warna mengikut Momen Lentur Minimum M2 (kN.m);

Momen Lentur Minimum M2 daripada 10 Elemen (Unit: m,kN,kN.m)

Tidak.	Elem	Kombo No.	Kombo No.	Lokasi	N	Q2	Q3	M	M2	M3
1	484	3	1	3.200	-277.4	-2.1	-40.9	-0.0	-62.4	7.3
2	493	3	1	3.200	-272.4	-2.9	-40.9	-0.0	-60.8	4.9
3	491	3	1	3.200	-272.7	-1.2	-39.6	0.0	-58.5	1.2
4	486	3	1	3.200	-273.6	-0.6	-39.5	-0.0	-58.5	-0.5
5	496	3	1	3.200	-276.7	2.8	-35.4	-0.0	-56.6	-2.2
6	375	3	1	0.000	-239.8	-2.7	29.7	-0.0	-50.5	-4.3
7	366	3	1	0.000	-226.1	-0.4	29.5	0.0	-49.9	-3.3
8	368	3	1	0.000	-240.7	0.2	28.8	-0.0	-49.2	0.3
9	373	3	1	0.000	-238.6	-0.5	28.8	0.0	-49.2	-1.1
10	378	3	1	0.000	-240.5	0.0	26.9	0.0	-44.0	-0.1



Paparan Warna oleh Momen Lentur Maksimum M3 (kN.m);

Momen Lentur Maksimum M3 daripada 10 Elemen (Unit: m,kN,kN.m)

Tidak.	Elem	Kombo No.	Kombo No.	Lokasi	N	Q2	Q3	M	M2	M3
1	66	3	1	0.000	-38.9	148.5	0.0	0.0	-0.0	158.2
2	38	3	1	0.000	-38.9	145.4	0.0	0.0	-0.0	156.8
3	167	3	1	0.000	25.1	144.1	-0.0	0.0	0.0	154.7
4	45	3	1	0.000	-37.4	145.2	-0.0	0.0	0.1	154.7
5	59	3	1	0.000	-37.4	145.1	0.0	-0.0	-0.1	154.6
6	153	3	1	0.000	18.8	144.4	-0.0	-0.0	0.0	154.4
7	175	3	1	5.800	-0.9	-146.3	0.0	-0.0	0.1	151.1
8	176	3	1	0.000	-1.5	134.8	0.0	0.0	-0.1	151.1
9	536	3	1	0.000	1.7	145.2	0.3	0.0	-0.3	151.0
10	52	3	1	0.000	-25.9	140.5	0.0	0.0	-0.0	148.2



Paparan Warna mengikut Momen Lentur Minimum M3 (kN.m);

Momen Lentur Minimum M3 daripada 10 Elemen (Unit: m,kN,kN.m)

Tidak.	Elem	Kombo No.	Kombo No.	Lokasi	N	Q2	Q3	M	M2	M3
1	174	3	1	3.250	-1.1	-0.0	0.0	0.0	0.0	-219.0
2	630	3	1	3.250	0.9	-0.0	0.0	0.0	-0.0	-219.0
3	181	3	1	3.250	-1.1	-0.0	0.0	-0.0	0.0	-219.0
4	188	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
5	195	3	1	3.250	-1.9	-0.0	0.0	-0.0	0.0	-214.1
6	616	3	1	3.250	1.3	-0.0	-0.0	-0.0	0.0	-214.1
7	209	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
8	602	3	1	3.250	1.1	-0.0	-0.0	0.0	-0.0	-214.1
9	623	3	1	3.250	1.4	-0.0	0.0	-0.0	-0.0	-214.1
10	609	3	1	3.250	1.3	-0.0	-0.0	0.0	0.0	-214.1

4.2 Anjakan

4.2.1 Anjakan Gabungan



Kombo 1: Uz(mm)



Kombo 2: Uz(mm)



Kombo 3: Uz(mm)



Kombo 4: Uz(mm)



Kombo 5: Uz(mm)



Kombo 6(1): Uz(mm)



Kombo 6(2): Uz(mm)



Kombo 6(3): Uz(mm)



Kombo 6(4): Uz(mm)

5 Hasil Reka Bentuk

Bahan 2:

S235: Modulus Muda: 2.06*10⁵N/mm²;Nisbah Poisson: 0.30;Pekali Pengembangan: 1.20*10^-5;Ketumpatan: 7850kg/m³.

S345: Modulus Muda: 2.06*10⁵N/mm²;Nisbah Poisson: 0.30;Pekali Pengembangan: 1.20*10^-5;Ketumpatan: 7850kg/m³.

5.1 Carta Hasil Reka Bentuk

Nisbah maksimum tegasan ialah 0.92.

Nisbah Tekanan



Nota:

Di atas hanya satu bahagian kecil daripada keseluruhan laporan.
